Etudes de coordination d’isolement

Dans les réseaux haute tension, les équipements électriques sont soumis à des surtensions d’origine interne (manœuvres, défauts) ou externe (foudre). La tenue diélectrique des matériels doit être dimensionnée pour éviter toute défaillance des isolements. Les normes CEI (telles que la CEI 60071) encadrent cette démarche de coordination d’isolement.

Les exploitants doivent garantir que chaque équipement de l’installation (transformateurs, disjoncteurs, tableaux, câbles, parafoudres, isolateurs, etc.) dispose d’un niveau d’isolement suffisant par rapport aux surtensions attendues.
Sans étude préalable, le réseau s’expose à :

• Des risques d’endommagement des matériels ;
• Une non-conformité vis-à-vis aux normes.

L’étude de coordination d’isolement consiste à :

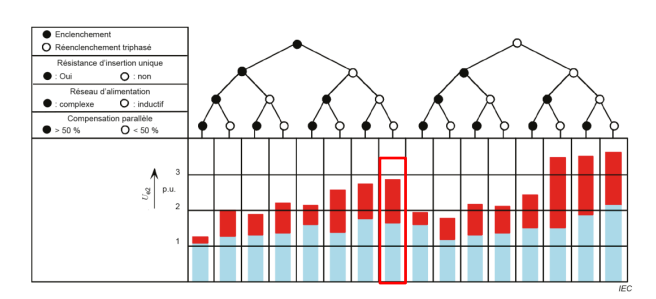

• Analyser le schéma électrique et les sources de surtensions possibles dans les différentes gammes : surtension à fréquence industrielle, surtension à front lent, surtension à front rapide ;
• Définir les niveaux d’isolement nécessaires selon les normes CEI (calculs fondés sur un approche probabiliste) ;
• Simuler le comportement du réseau en cas de surtensions : simulation EMT (Elecromagnetic transient) sous un logiciel adapté ;
• Dimensionner ou vérifier les dispositifs de protection (parafoudres, …).

Le client dispose :

• D’une validation normative des niveaux d’isolement.
• D’un choix optimisé du matériel adapté aux surtensions susceptibles d’apparaitre sur le réseau
